Данная статья, увы, не даст однозначных ответов на поставленные вопросы, но предложит уважаемому читателю непротиворечивую гипотезу о содержании взрывчатого вещества в так называемых «облегченных» 305-мм фугасных и бронебойных снарядах, которые использовал наш флот в Русско-японской войне.

А в чем сложность-то?


Проблема заключается в том, что достоверные цифры содержания ВВ в упомянутых выше снарядах отсутствуют, а общедоступные источники дают весьма различающиеся цифры. Так, например, известная интернет-энциклопедия navweaps дает следующие данные:

AP «old model» – 11.7 lbs. (5,3 кг);
HE «old model» – 27.3 lbs. (12,4 кг).

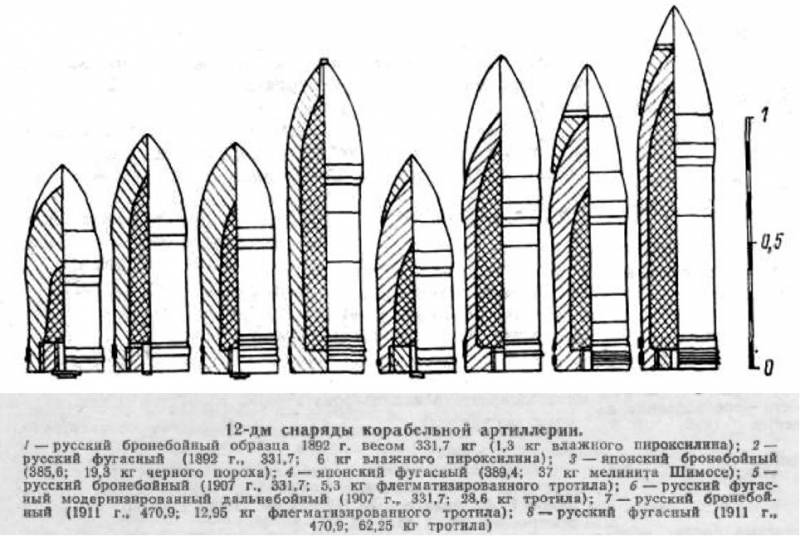

Если вспомнить М.А. Петрова «Обзор главнейших кампаний и сражений парового флота», то мы увидим 3,5 % В (11,6 кг) для фугасного и 1,5 % (4,98 кг) для бронебойного 305-мм снарядов. Согласно В. Поломошнову, русские бронебойные снаряды имели содержание ВВ в 1,29 % (4,29 кг), а фугасные – 1,8 % (5,97 кг). А вот, согласно прилагаемой ниже «инфографике», содержание ВВ в бронебойном русском 331,7 кг снаряде составляло и вовсе какие-то 1,3 кг!

О могуществе русских «облегченных» 305-мм снарядов времен Русско-японской войны пироксилина, плотность, пороха, 305мм, снаряды, снаряд, объем, снаряда, 254мм, пироксилин, примерно, масса, плотности, бездымного, снаряде, порох, сухого, снарядах, будет, учетом

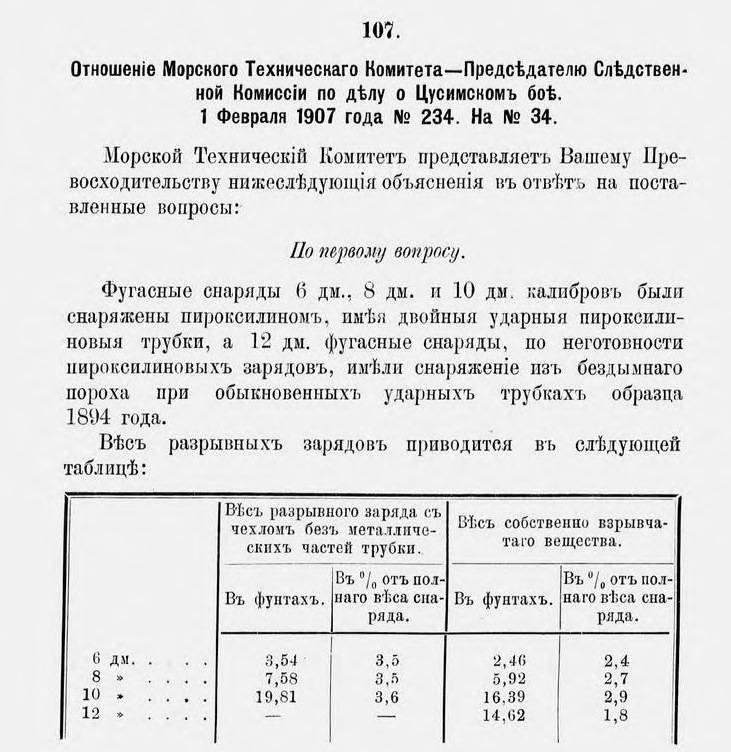

Официальные документы только добавляют интриги. «Отношение Морского Технического комитета – Председателю Следственной Комиссии по делу о Цусимском бое» (далее – «Отношение») от 1 февраля 1907 года указывает, что вес ВВ в фугасном 305-мм снаряде, каковыми комплектовались броненосцы 2-ой Тихоокеанской эскадры, составил 14,62 фунта или примерно 5,99 кг (в русском фунте было 0,40951241 кг), что примерно соответствует процентному содержанию ВВ в 1,8 %.

О могуществе русских «облегченных» 305-мм снарядов времен Русско-японской войны пироксилина, плотность, пороха, 305мм, снаряды, снаряд, объем, снаряда, 254мм, пироксилин, примерно, масса, плотности, бездымного, снаряде, порох, сухого, снарядах, будет, учетом

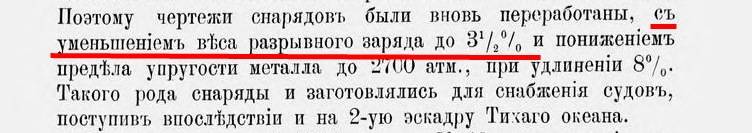

Но в самом тексте этого документа указывается уже совершенно иной процент содержания ВВ – 3,5 %.

О могуществе русских «облегченных» 305-мм снарядов времен Русско-японской войны пироксилина, плотность, пороха, 305мм, снаряды, снаряд, объем, снаряда, 254мм, пироксилин, примерно, масса, плотности, бездымного, снаряде, порох, сухого, снарядах, будет, учетом


Ну и как же все это прикажете понимать?

О плотности взрывчатых веществ


Уважаемый читатель, вне всякого сомнения, знает, что любое взрывчатое вещество имеет такую характеристику, как плотность, измеряемую в килограммах на кубический метр или – в граммах на кубический сантиметр (в данной статье значения плотности я буду указывать в г/куб. см). И, разумеется, от нее зависит содержание ВВ в каждом конкретном снаряде. Ведь снаряд представляет собой, по сути, металлический «чехол» для взрывчатки, в котором предусмотрен некоторый объем для заполнения его ВВ. Соответственно, если мы возьмем два абсолютно идентичных снаряда с идентичными же взрывателями, но наполним их ВВ разной плотности, то объем, который займут эти ВВ, будет одинаковым, но вот масса ВВ – разной.

К чему я веду?

Все дело в том, что одни и те же русские снаряды могли снаряжаться совершенно разной взрывчаткой.

Так, например, фугасные облегченные 305-мм снаряды, которыми мы воевали в Русско-японской войне, иногда именуемые снарядами «старой модели», иногда – «обр. 1892 г», а иногда – и вовсе никак, изначально планировалось снаряжать пироксилином. Да, собственно, так и делалось. Но в тех случаях, когда пироксилина не хватало, их снаряжали бездымным порохом – именно такими снарядами комплектовалась 2-ая Тихоокеанская эскадра. Однако мне попадались указания на то, что впоследствии, неизрасходованные снаряды этого типа с пироксилиновой (а, быть может – и пороховой) начинкой были переснаряжены тринитротолуолом (ТНТ). Это выглядит крайне логичным. Сам по себе снаряд являл собой без пяти минут вершину литейного дела, и отправлять старые снаряды на переплавку было нерационально. А вот придать ему дополнительную смертоносность, снарядив его более совершенным ВВ – дело очень даже правильное.

Косвенное подтверждение всему этому содержится в «Альбоме снарядов морской артиллерии», изданном А.Н.И.М.И. в 1934 году (далее – «Альбом»). Рассмотрим это на примере фугасного 254-мм снаряда.

Так что там с десятидюймовым?


Согласно «Отношению», фрагменты которого я приводил выше, 254-мм фугасный снаряд эпохи Русско-японской войны комплектовался 16,39 фунтами пироксилина, упакованными в чехол, причем масса взрывчатки вместе с чехлом составляла 19,81 фунта. Русский фунт, как я уже сообщал выше, составлял 0,40951241 кг, из чего следует, что масса чехла составляла 1,4 кг, а масса пироксилина – 6,712 кг.

В то же время, согласно «Альбому», масса ВВ в снаряде старого образца составляет 8,3 кг. Хочу отметить, что в 1907 году флот получил новые снаряды различных калибров, и в том числе 254-мм. При этом 254-мм снаряд обр. 1907 года, согласно «Альбому», имел ту же массу (225,2 кг), но содержание ВВ в нем достигало 28,3 кг, так что никакая путаница здесь невозможна.

К сожалению, «Альбом» не содержит прямого указания на то, что 254-мм снаряд с массой ВВ 8,3 кг являлся «доцусимским», но каким же еще он мог быть? Мне не удалось найти никаких данных о том, что между «доцусимскими» снарядами и снарядами обр. 1907 года существовали какие-то другие снаряды. Соответственно, не будет ошибкой считать, что «доцусимский» 254-мм снаряд с его 6,712 кг ВВ и указанный в «Альбоме» 254-мм снаряд с массой ВВ в 8,3 кг – это один и тот же снаряд, но снаряженный различным ВВ. В первом случае это пироксилин, во втором – ТНТ.

Считаем плотность пироксилина


«А зачем ее считать?» – может спросить уважаемый читатель.

И действительно, не проще ли взять справочник?

Увы, проблема в том, что различные публикации дают совершенно разную плотность пироксилина. Например, «Техническая энциклопедия 1927–1934 гг.» указывает истинную плотность пироксилина в пределах 1,65–1,71 г/куб. см. Но вот плотность пироксилиновых шашек в некоторых публикациях указывают существенно ниже – 1,2–1,4 г/куб. см. Тот же saper.isnet.ru сообщает, что плотность пироксилина влажностью 20–30 % составляет 1,3–1,45 г/куб. см.

Где же истина?

По всей видимости, проблема в том, что приводимая в справочниках плотность пироксилина является… плотностью именно пироксилина, и ничего более, то есть чистого продукта. В то же время в боеприпасах используется обычно пироксилин, чья влажность доведена до 25-30%. Таким образом, если плотность абсолютно сухого пироксилина составляет 1,58-1,65 г/куб.см. (наиболее часто приводимые значения), то пироксилин влажностью 25% будет иметь плотность 1,38-1,42, а пироксилин с влажностью 30% - 1,34-1,38 г/куб.см.

Проверим эту гипотезу расчетом по 254-мм снаряду. Для ТНТ разбег по плотности в источниках существенно ниже: обычно указывается 1,65, но в некоторых случаях (Рдутловский) 1,56 г/куб. см. Соответственно, получается, что 8,3 кг ТНТ займут, при плотности 1,58–1,65 г/куб. см, объем равный 5030–5320 куб. см. И это – тот самый объем, который ранее занимали чехол и пироксилин в «доцусимской» комплектации снаряда.

Чехлы делали латунными. Плотность латуни – примерно 8,8 г/куб. см, соответственно 1,4 кг чехол будет занимать примерно 159 куб. см. На долю пироксилина остается, таким образом, 4871–5161 куб. см. С учетом того, что в них помещались 6,712 кг пироксилина, получаем плотность последнего в пределах 1,3–1,38 г/куб.см, что как раз и соответствует рассчитанной нами плотности сухого пироксилина плотностью 1,58, «разведенного» до влажности 25 %.

Таким образом, для дальнейших расчетов принимаем наиболее подходящие под источники значения. Плотность ТНТ – 1,65 г/куб. см, а плотность влажного пироксилина – 1,38 г/куб. см.

«Альбом» дает следующее содержание ВВ для 305-мм «доцусимских» снарядов. Для бронебойного с наконечником – 6 кг ВВ, для бронебойного без наконечника – 5,3 кг ВВ и для фугасного – 12,4 кг ВВ. С учетом плотности ТНТ рассчитываем объем под ВВ в этих снарядах – получается, 3 636, 3 212 и 7 515 куб. см соответственно. Насколько мне известно, в Русско-японскую войну применялись «бесколпачковые» снаряды, соответственно, следует предполагать, что воевали мы «бронебоями» с емкостью «зарядной каморы» в 3 212 куб. см и фугасами – с объемом под ВВ 7 515 куб. см.

К сожалению, мне неизвестен ни объем, ни масса латунного чехла, используемого для изоляции пироксилина в 305-мм снарядах. Но из «Отношения» мы можем высчитать, что масса такого чехла фугасного 254-мм снаряда в 2,06 раз превосходила массу чехла для фугасного 203-мм снаряда, в то время как объем под ВВ – в 2,74 раза. Соответственно, очень грубо можно прикинуть, что латунный чехол для бронебойного 305-мм снаряда имел массу 0,67 кг, а для фугасного – 2,95 кг, и занимали они объем 77 и 238 куб. см (округленно) соответственно.

В этом случае на долю, собственно, пироксилина, оставался объем в 3 135 и 7 278 куб. см, что при принятой нами плотности пироксилина в 1,38 г/куб. см дает массу ВВ:

4,323 кг пироксилина в бронебойном снаряде;
10,042 кг пироксилина в фугасном снаряде.

То есть, с учетом погрешностей расчетов, следует говорить о 4,3 кг пироксилина в бронебойном и 10 кг – в фугасном 305-мм снарядах.

Но почему тогда в фугасный снаряд «влезло» всего только 6 кг пороха?!


И действительно – ведь практически любой справочник дает плотность бездымного пороха на уровне пироксилина, то есть не ниже 1,56 г/куб. см, а то и выше. И с учетом того, что для бездымного пороха латунный чехол не нужен, получается, что в снаряд должно входить больше бездымного пороха, чем влажного пироксилина?

Так, да не так.

Все дело в том, что большая часть справочников дает нам плотность пороха как вещества. Но проблема в том, что порохом нельзя заполнить весь объем снаряда. Обычно порох производился в гранулах. И при насыпании этих гранул в какой-либо сосуд они занимали лишь часть его объема, остальное же – воздух. Насколько я понимаю, спрессовать порох до монолитного состояния возможно, но такой порох будет гореть, а не взрываться. А вот для взрыва в замкнутом пространстве ему нужно какое-то количество воздуха. Впрочем, я не химик, и буду благодарен компетентному читателю за разъяснения по данному вопросу.

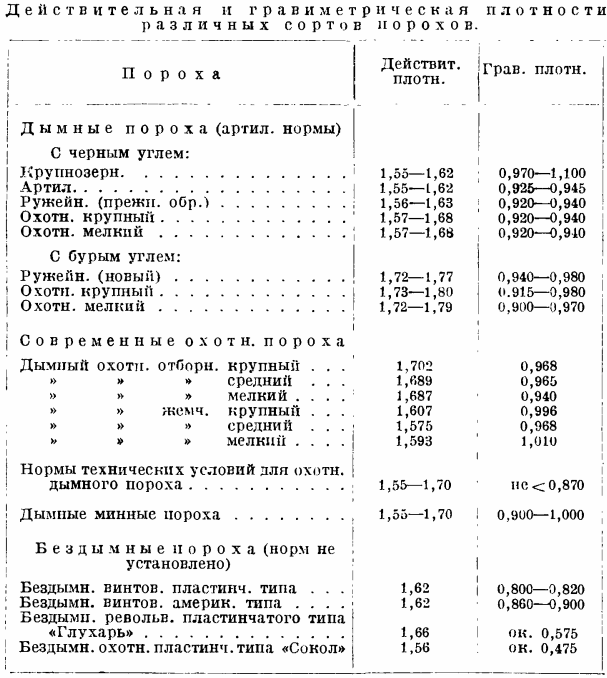

Однако же есть вполне непреложный факт – наряду с «действительной» плотностью, то есть плотностью «монолитного» пороха, различают также так называемую «гравиметрическую» плотность пороха – то есть плотность, с учетом свободного пространства между его гранулами. И вот эта-то плотность для пороха обычно не превышает единицу, а то и ниже, что хорошо иллюстрирует приводимая ниже таблица.

О могуществе русских «облегченных» 305-мм снарядов времен Русско-японской войны пироксилина, плотность, пороха, 305мм, снаряды, снаряд, объем, снаряда, 254мм, пироксилин, примерно, масса, плотности, бездымного, снаряде, порох, сухого, снарядах, будет, учетом


Причем, как мы можем видеть, гравиметрическая плотность бездымного пороха составляет примерно 0,8–0,9 г/куб. см.

Так вот, с учетом того, что масса пороха в 305-мм фугасном снаряде составляла, как видно из «Отношения», 14,62 фунта или 5,987 кг, а рассчитанная нами емкость под ВВ этого снаряда – 7 515 куб. см, то мы получаем гравиметрическую плотность бездымного пороха равную 0,796 г/куб. см, что практически совпадает с 0,8 г/куб. см для одного из типов бездымных порохов, приведенных в таблице.

Выводы


В силу вышесказанного, я полагаю, можно смело утверждать, что русские 305-мм бронебойные облегченные снаряды, использовавшиеся в Русско-японской войне, имели 4,3 кг пироксилина. А фугасные – либо 10 кг пироксилина, либо 5,99 кг бездымного пороха.

Огневая мощь второй 2-ой Тихоокеанской эскадры


Как известно, фугасные снаряды для 2ТОЭ по неготовности пироксилина комплектовали бездымным порохом, причем, очень вероятно – на пироксилиновой же основе.

К сожалению, сравнивать между собой взрывчатые вещества по силе их воздействия чрезвычайно сложно. Ну, вот есть, к примеру, метод свинцовой бомбы Трауцля: согласно ему, работа сухого пироксилина больше, чем ТНТ. Отсюда вроде бы получается, что пироксилин лучше тринитротолуола. Но все дело в том, что испытывался-то сухой пироксилин равной массы с ТНТ, при том, что в снарядах используется не сухой, а влажный пироксилин. При этом в ограниченный объем снаряда войдет больше ТНТ, чем влажного пироксилина (плотность первого выше, к тому же пироксилину нужен дополнительный чехол).

И если посмотреть на примере «доцусимского» 305-мм снаряда, то получается вот что.

С одной стороны, мне попадались данные, что сила взрыва сухого пироксилина примерно в 1,17 раз больше, чем ТНТ.

Но, с другой стороны, в «доцусимский» 305-мм снаряд входило либо 12,4 кг ТНТ, либо 10 кг влажного пироксилина. Предположив влажность в 25 %, получаем 7,5 кг сухого пироксилина, что в 1,65 раз меньше, чем 12,4 кг ТНТ. Получается, что по таблице вроде бы пироксилин лучше, но на деле снаряженный им снаряд проигрывает снаряду с ТНТ аж на 41 %!

И это я еще не забираюсь в нюансы, что энергия взрыва пироксилина будет расходоваться на испарение воды и нагревание пара, а ТНТ ничего этого делать не надо…

К сожалению, я не обладаю знаниями, позволяющими корректно сравнить силу взрыва пироксилина и бездымного пороха на его основе. В сети мне попадались мнения, что эти силы сопоставимы, хотя и неясно, приравнивался ли бездымный порох к сухому или к влажному пироксилину. Но и в том, и в другом случае приходится констатировать, что фугасные 305-мм снаряды 2ТОЭ были существенно слабее, нежели те, которыми комплектовалась 1-ая Тихоокеанская эскадра.

Если верно допущение, что бездымный порох примерно соответствовал сухому пироксилину, то фугасные снаряды 2ТОЭ были слабее примерно в 1,25 раз (5,99 кг пороха против 7,5 кг сухого пироксилина).

Если же бездымный порох по силе взрыва следует равнять с влажным пироксилином – то в 1,67 раз (5,99 кг пороха против 10 кг влажного пироксилина).

Однако следует учитывать, что оба этих утверждения могут быть неверны.

И не исключено, что разница между фугасными 305-мм снарядами 1-ой и 2-ой Тихоокеанских эскадр на самом деле оказалась куда существеннее.
